自动气剪
气动剪切

经济实惠

外型小巧

方便安装

NY系列的气动剪刀是一款位置可移动式的剪切装置，按行程方向分为正刀和反刀两种，三种规格大小，六款本体型号，广泛应用于注塑工件的剪切EOAT方案。
在线咨询 收藏 (1 )
NY系列经济型位移式气剪
产品特性及优点
气剪本体采用标准化设计，安装孔位能根据实际工件形状和现场环境更换最适合的剪刀头，滑轨设计使空间得到有效的利用，安装方便简单，定位精准，剪切更平整，适用于各种一出多工件剪切。

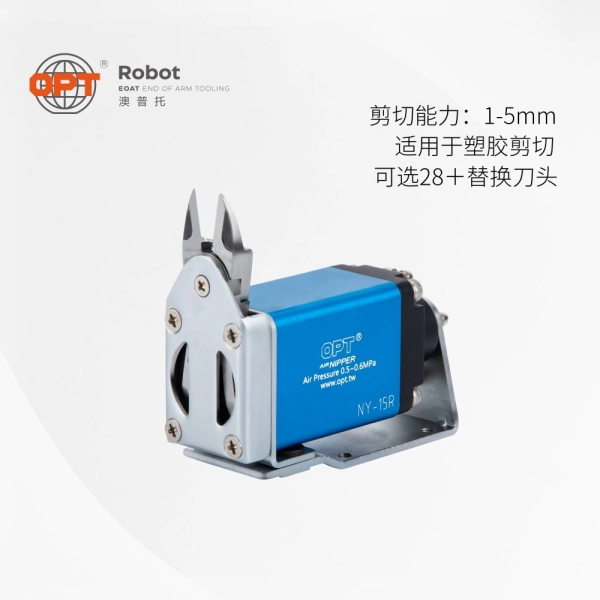

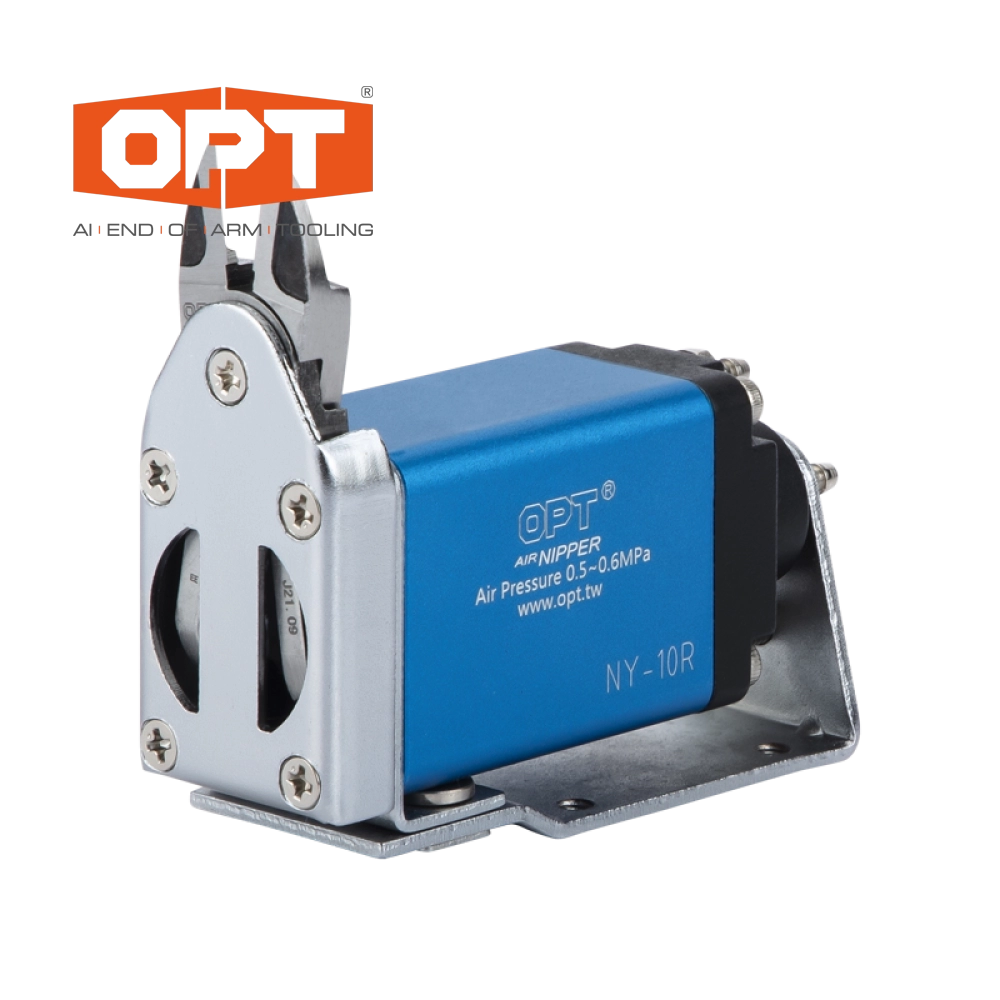

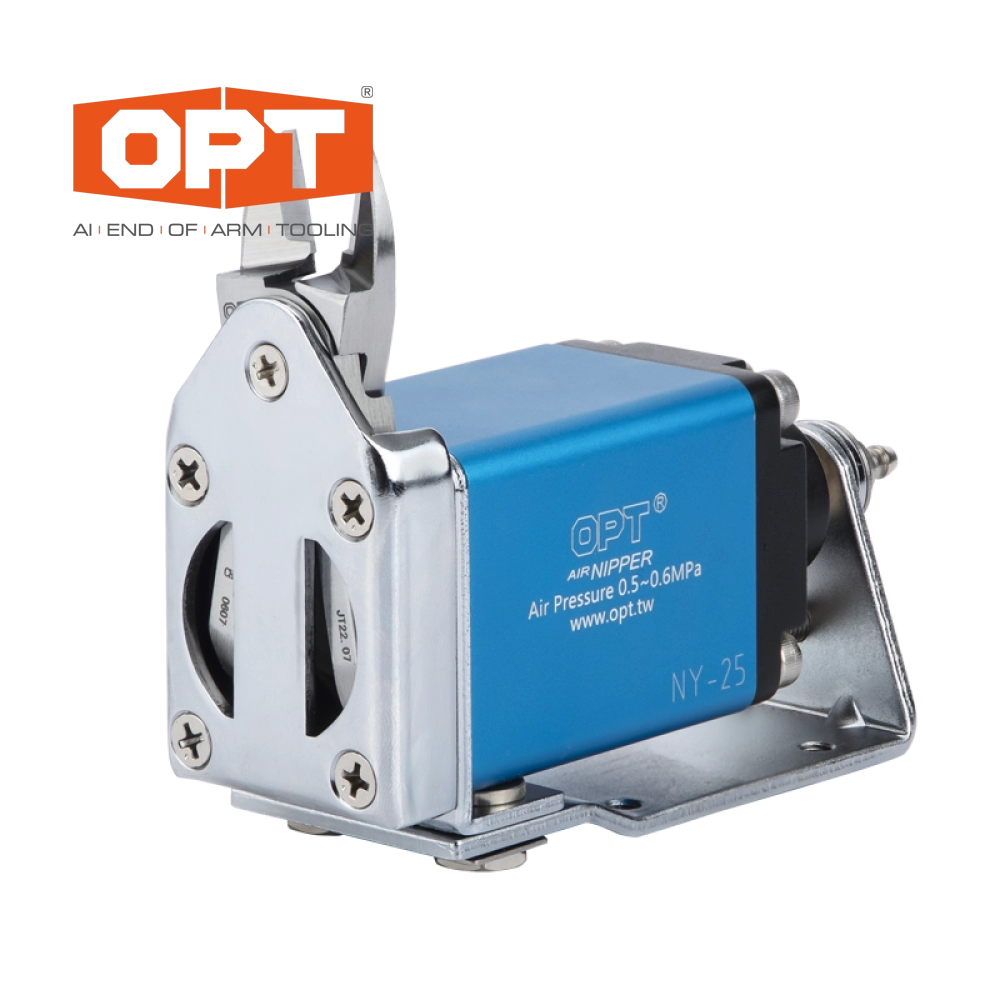

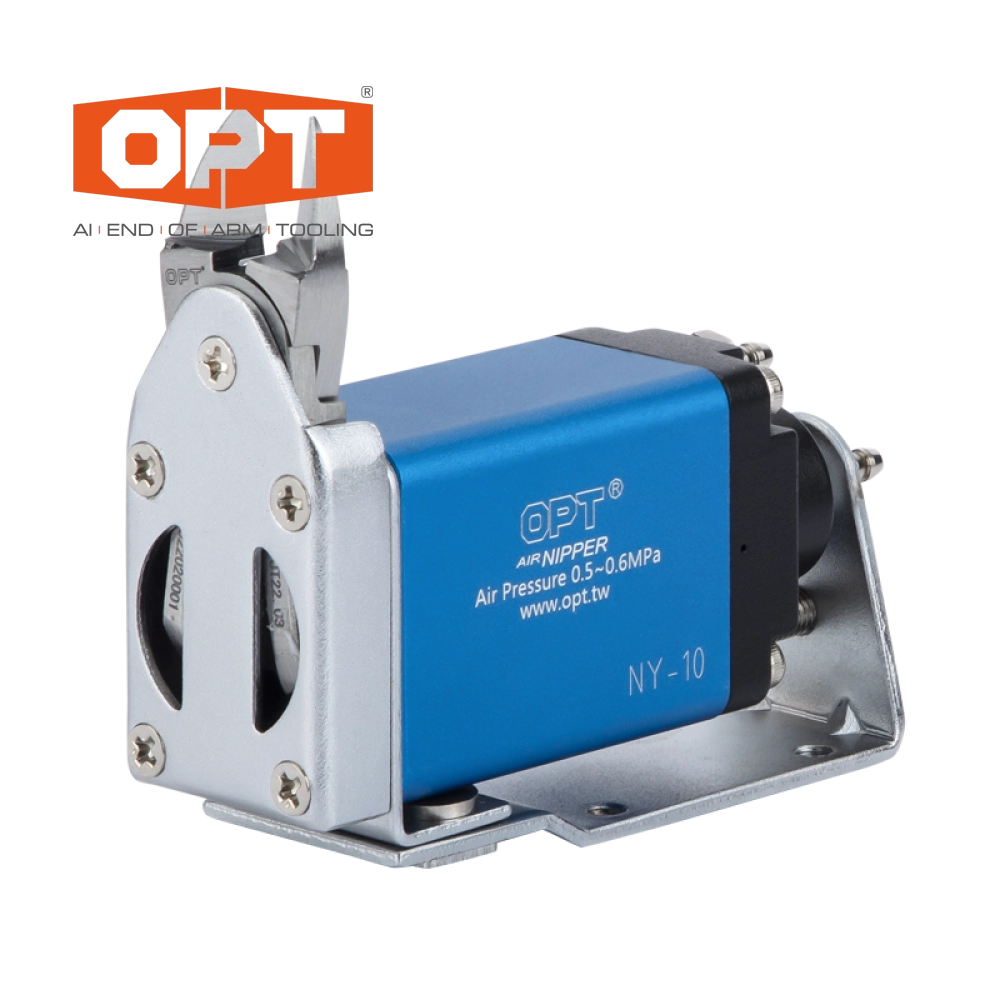

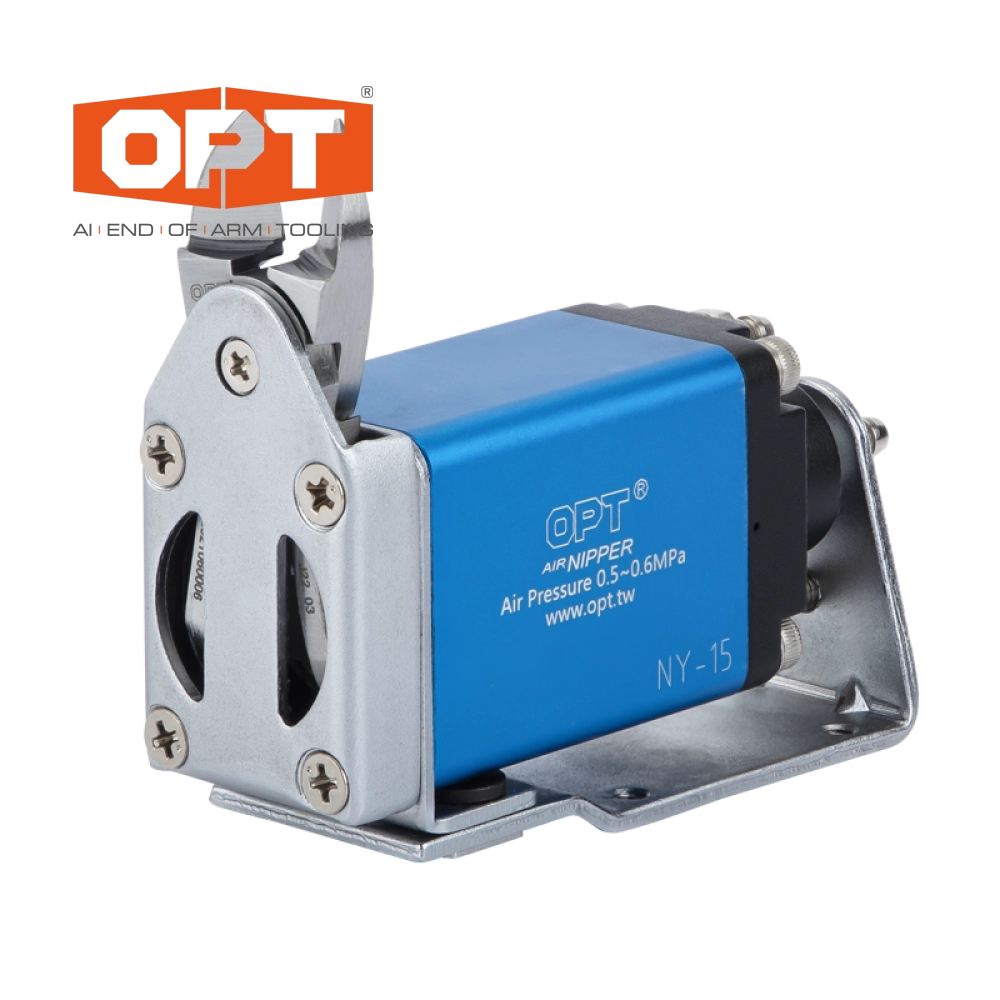

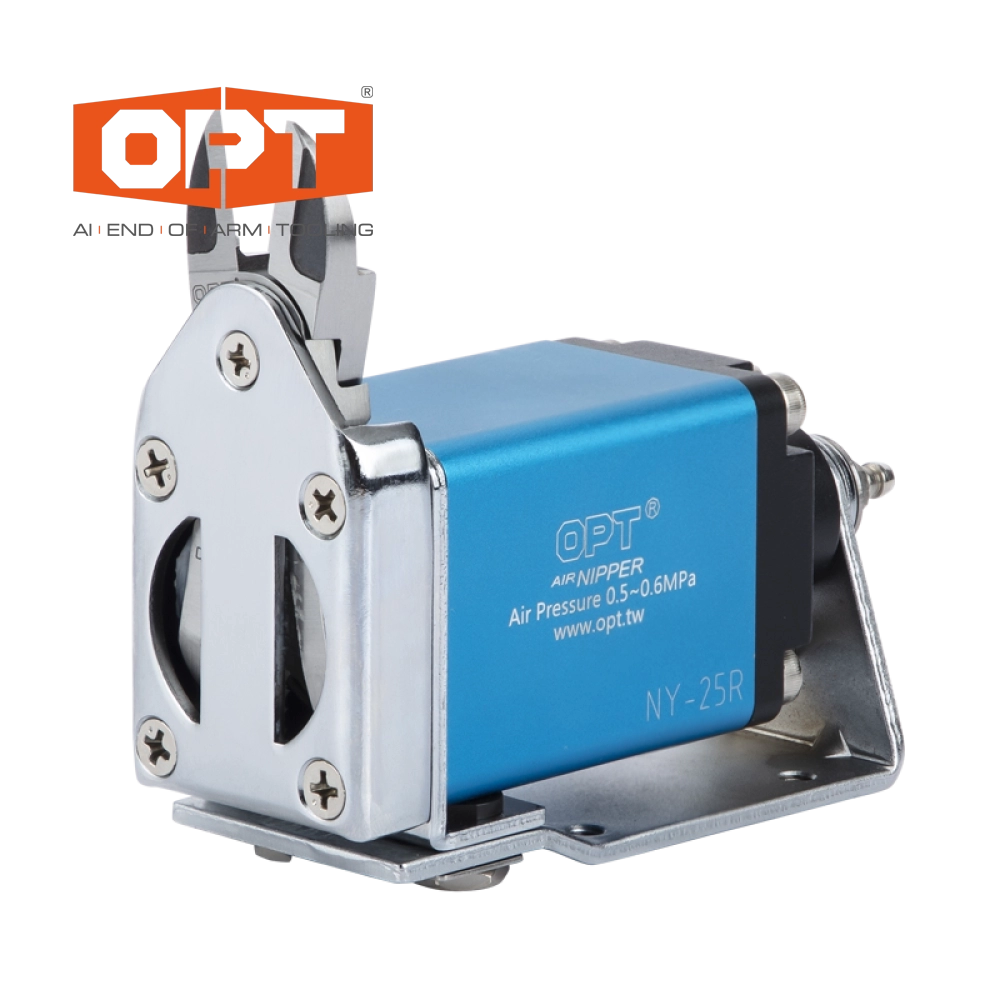

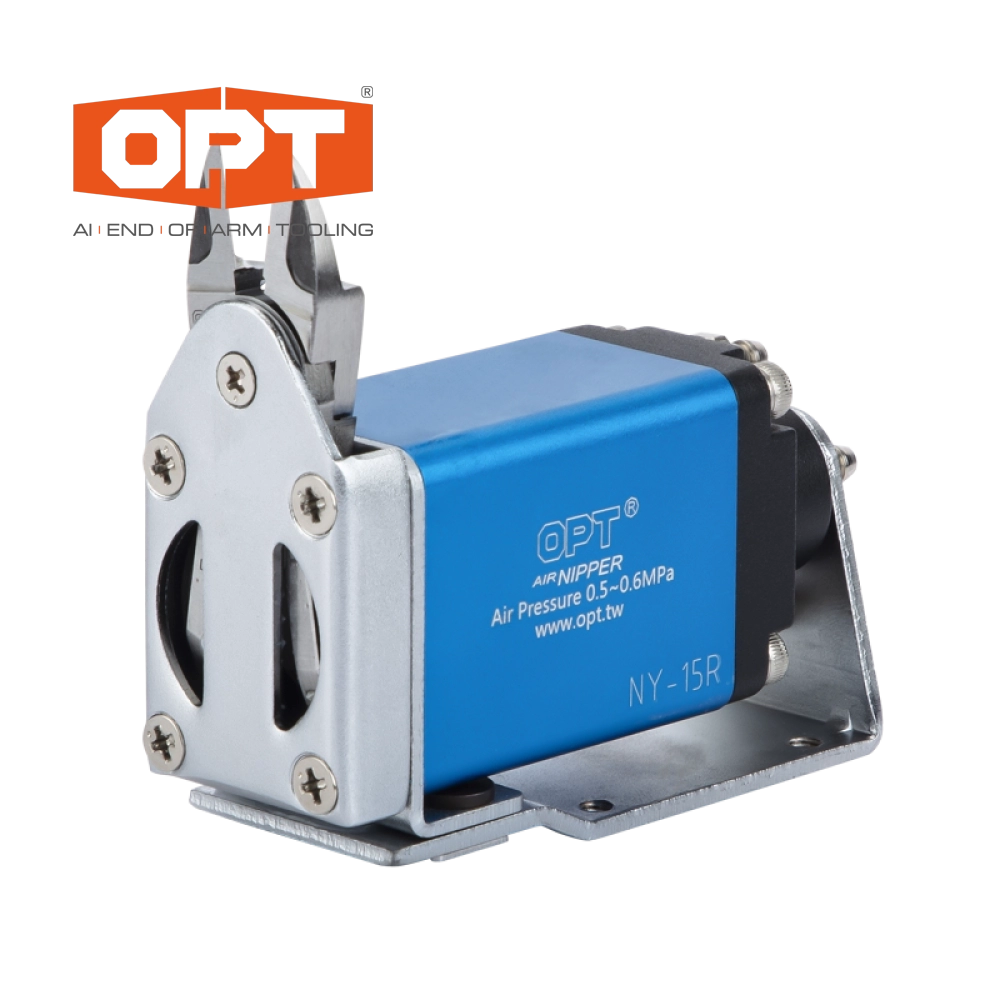

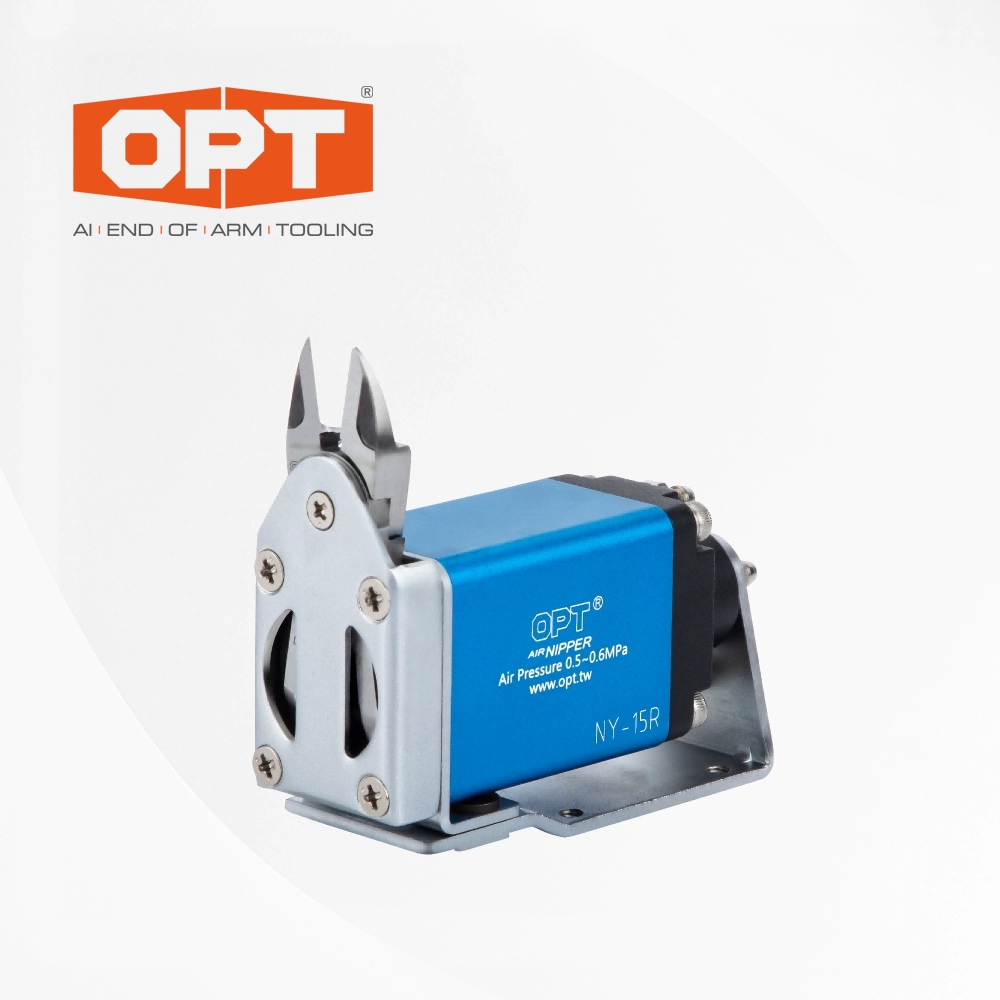

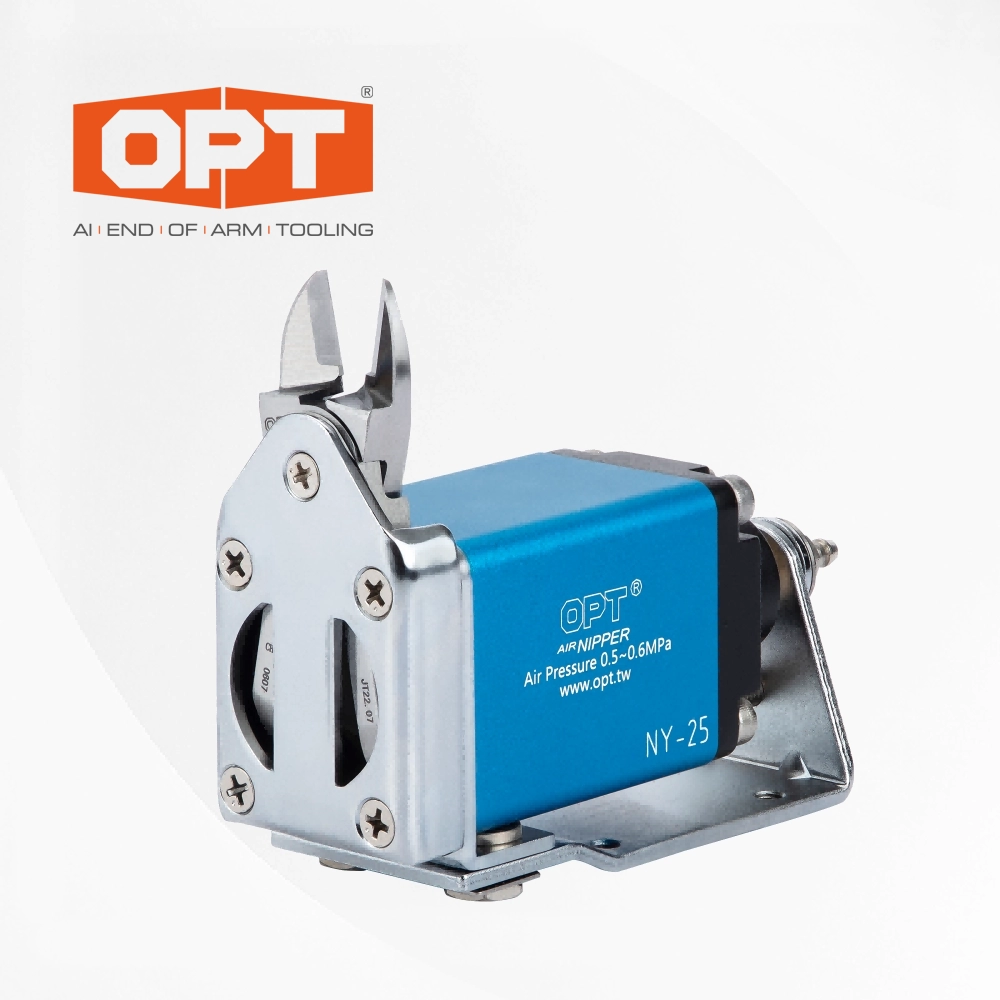

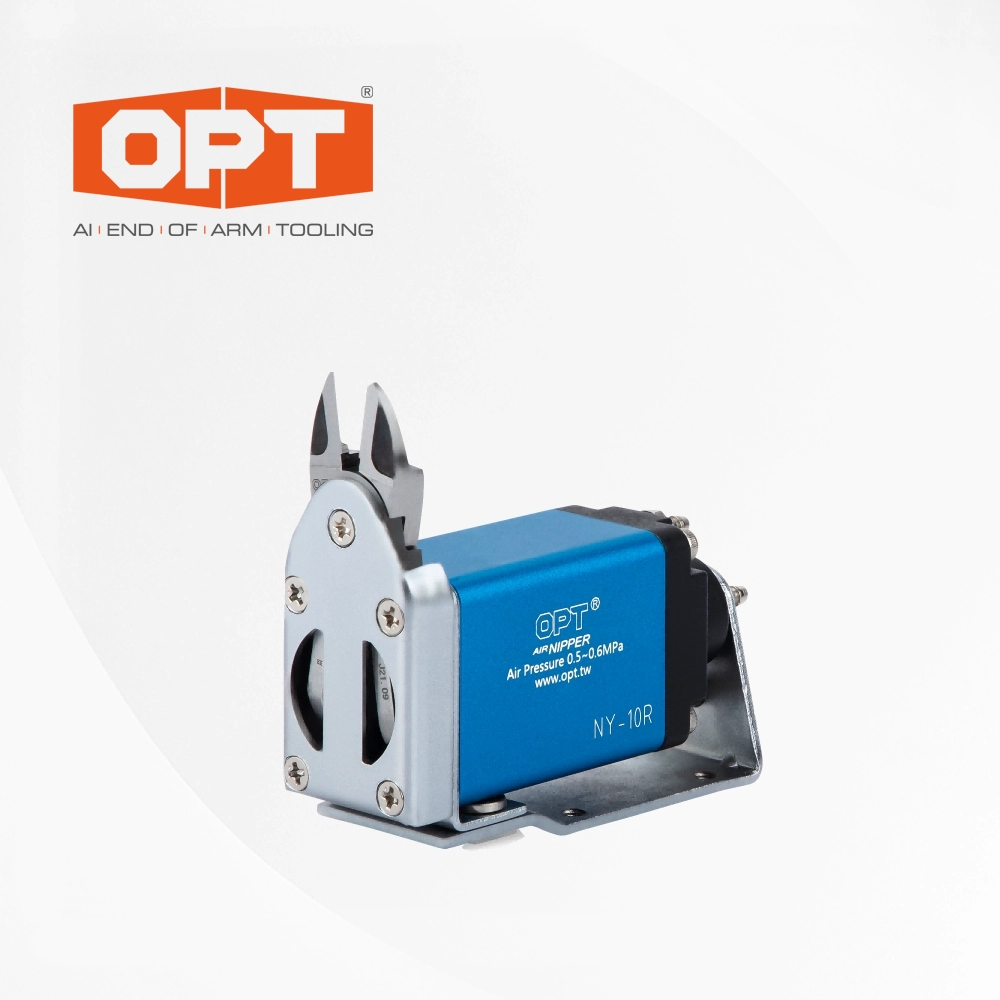

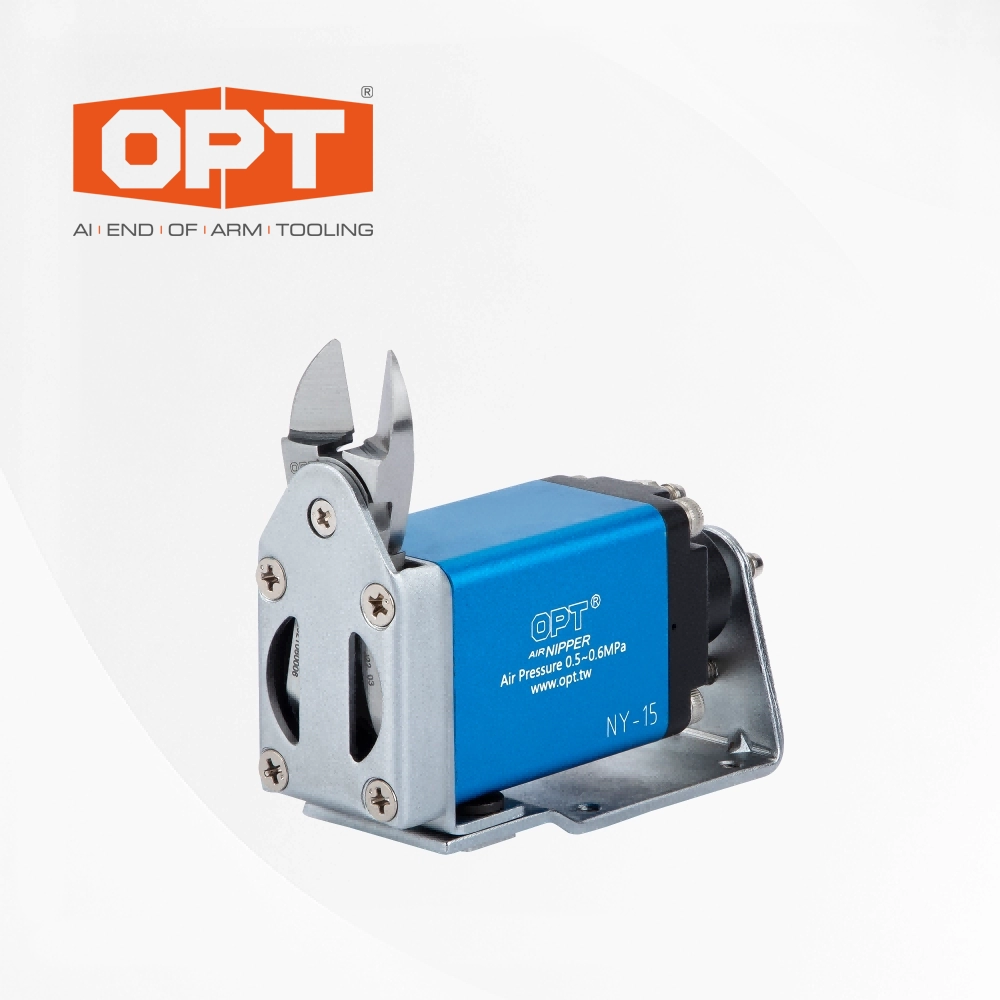

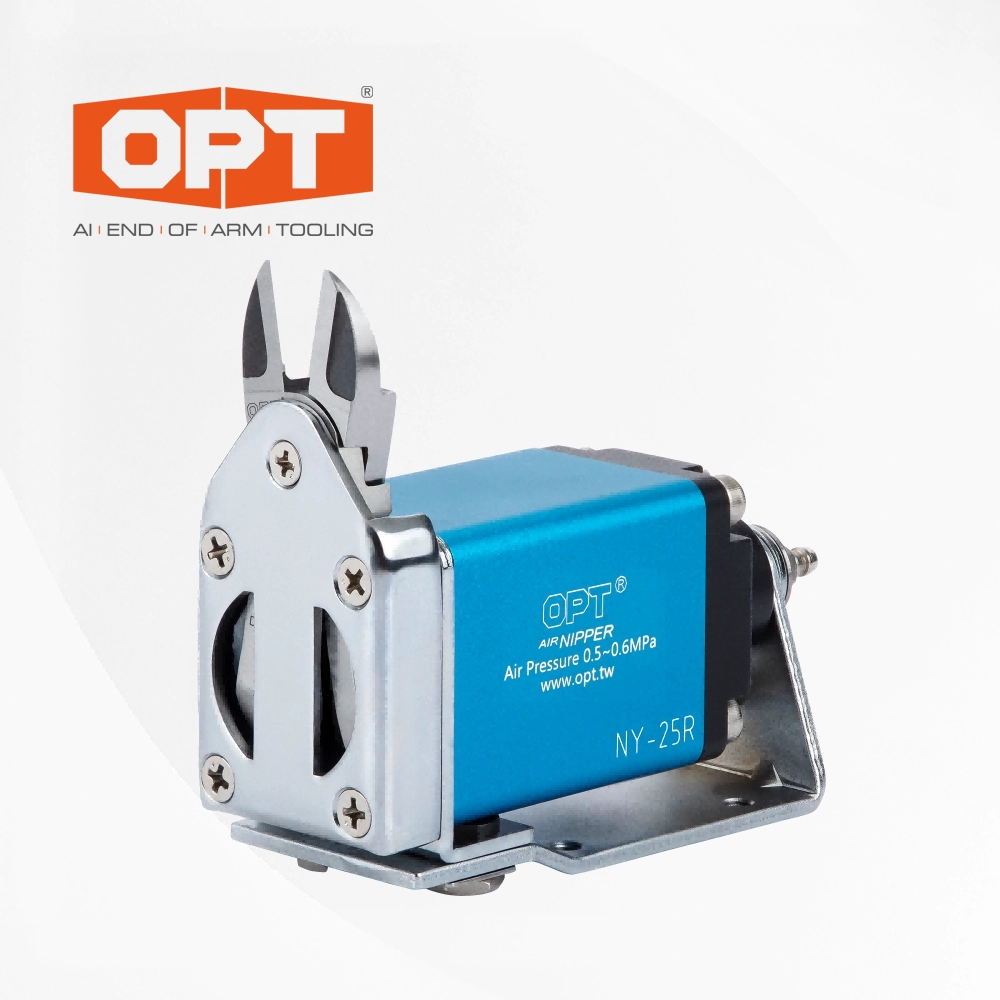

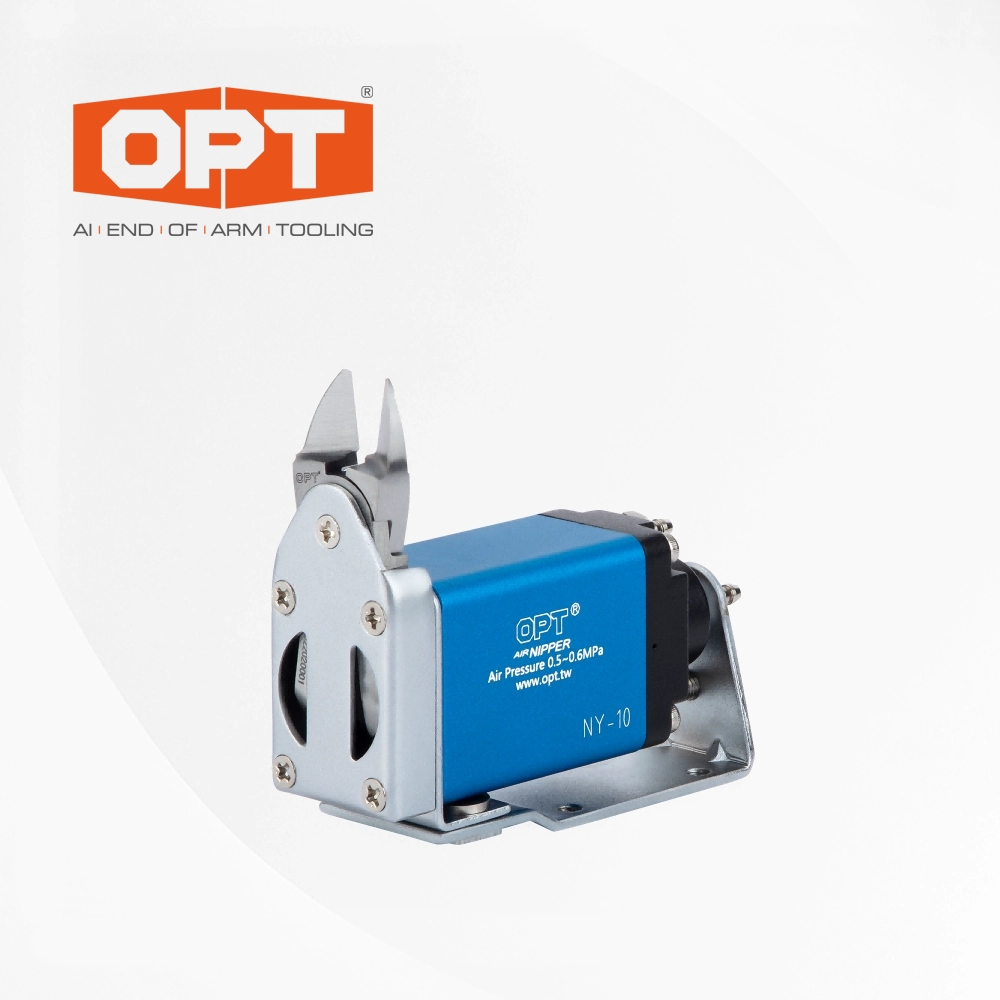

产品图
刀头可更换
多种形状刀头可切换，剪切能力2.3-5.0mm
本体位移
位移行程0-5mm，有效解决空间小位置不足问题
双向行程
正刀做动作位移时缸体往后拉，反刀做动作位移时缸体往前推，型号带R为反刀
应用场景广泛
可提供注塑一出多口的剪切方案
产品规格
型号 进气口 气体消耗量(每回/cm³ 使用气压kgf/cm2 重量（g）
NY-10 4 68 4-5 210
NY-10R 4 68 4-5 210
NY-15 6 136 4-5 319
NY-15R 6 136 4-5 319
NY-25 6 184 4-5 508
NY-25R 6 184 4-5 508
细节图
